限界プラグゲージ(SKS及び超硬及びメッキ等) 社内規格




☆納期☆(規格形状の場合)
SKS   2日〜5日
超硬  10日〜15日

常温20℃±2℃

検査成績表付

φ1〜φ50迄公差H7に関しては即日納期対応しております





















限界プラグゲージ形状及び寸法














呼び寸法φd
通 a
止 b
e
全長 L
B
φE
a
 1以上   3以下
7
5
4
40
59
6
7
00
 3超え   6以下
8
6
5
50
74
7
8
0
 6超え  10以下
10
7
6
70
99
9
10.5
1
10超え  14以下
12
8
6
75
107
12
13.8
2
14超え  18以下
16
10
6
80
118
17
19.5
3
18超え  24以下
16
12
6
80
120
17
19.5
3
24超え 30以下
18
14
8
90
138
21
24.5
4
30超え 40以下
20
16
10
100
156
26
30
5
40超え 50以下
25
18
10
100
163
26
30
5



*上図のハンドルは六角アルミシャンクになります。


超硬に関しては多少形状が変わります。


特殊形状加工も可能です。

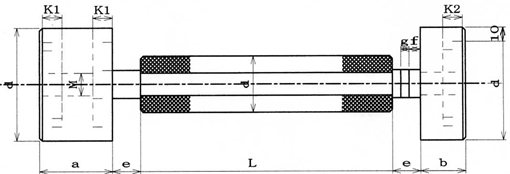

限界プラグゲージ形状及び寸法
















呼び寸法φd
通 a
止 b
e
d
f
g
K1
K2
全長 φL
ネジ M
 50以上  70以下
31
20
13
28
6
4
10
9
175
18
 70超え  100以下
35
22
14
32
7
4
12
10
190
20



*上図のハンドルはローレットシャンクになります。


超硬に関しては多少形状が変わります。


特殊形状加工も可能です。











板プラグゲージの形状及び寸法
















呼び寸法φd
T
L
通 K1
止 K2
a
r
b
l
 80以上  120以下
12
60
32
16
25
-
-
-
120超え  180以下
16
70
32
16
-
12
24
80
180超え  250以下
20
80
32
16
-
15
30
140
